Grease Lubrication Pump

강제 순환 급유 SYSTEM

특 징
1. 각종 산업설비의 구동장치(Bearing 치차부,습동부)에 적정량, 압력, 온도 등 죄적의 윤활급유에 적합합니다.
2. 비용절감 및 설비의 관리 수명연장에 꼭 필요한 System입니다.

용 도
제지기계, 건열기계, 광산설비, 대형 감속기, 압연설비, 섬유기계, 소성가공기, 대형 송풍기등

장치설명
제지설비의 가장 중요한 구성요소중의 하나인 윤활 및 냉각을 목적으로 한 Oil순환 System입니다. Wet Part 및 Dryer Part의 치차 접동면 및 치차축 Bearing dryer Cylinder의 Bearing Housing등의 윤활개소에 각기 알맞은 양을 조절하여 연속 급유하고 Tank에 복귀시키는 System으로서 윤활관리 및 설비의 수명을 극대화 합니다.
윤활유의 순환시 Filtering, 항온 System을 내재하였으며, 압력저하 및 윤활유 부족, 기타 System의 관리자가 사전에 조치케 합니다.

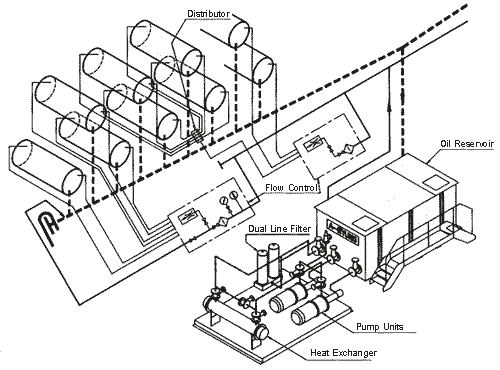

외형도


구성기기

OIL RESERVOIR

OIL TANK

DUAL LINE FILTER

절환식 FILTER

PUMP UNITS

UNIT

FLOW CONTROL

유량 조절기

HEAT EXCHANGER

수냉식 열 교환기

DISTRIBUTOR

분배변


개 요

강제순환급유장치는 각종 산업설비의 구동장치(Bearing부, 치차부, 습동부)에 적정량,압력,온도 등 최적의 윤활급유 조건을 공급하므로서 설비의 관리, 수명연장에 꼭 필요한 장치이다.
제지기계 대형감속기 소성가공기 건열기계 대형송풍기 강산설비 섬유기계

주요 구성품

OIL TANK

토출량의 약 20~30배

접속배관

ⓐ급유구 ⓑ복귀구
ⓒ냉각수입구 ⓓ냉각수 출구
ⓔ취출구 ⓕTANK배출구
ⓖ증기출구 ⓗ증기입구

PUMP 부

토출압 5kgf/㎠(GEAR PUMP)

OIL HEATER

전기식, STEAM식 (포화증기)

OIL COOLER

냉각능력 50℃→40℃

냉각수

Max 32℃(2.5kgf/㎠), 공업용수

압축공기

공장용 5kgf/㎠

사용유

ISO VG 32~320

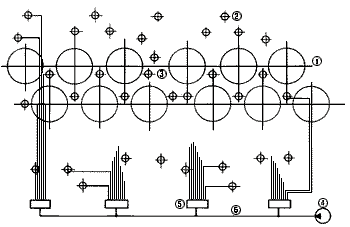

배관계획도

제지기계의 드라이어부

①Dryer -Roll
②Stretcher-Roll
③Canvas-Roll
④Pump Ass'y
⑤Sight Glass Pannel
⑥Line(Pipe)

- 그 외 노즐, 기어박스 등 시스템에 맞춘 구동부위 포함.

사 양

구  분

급유량

TANK용량

전동기출력

급유관경

복귀관경

냉각수량

비고

ALU-50-E

50ℓ/min

1000L

 1.5Kw

32A

100A

75ℓ/min



ALU-100-E

100

2000

 3.7

 40

 125

 150



ALU-125-E

125

3700

 3.7

 50

 125

 200



ALU-200-E

200

6000

 5.5

 65

 200

 300



ALU-250-E

250

7500

 7.5

 65

 200

 375



ALU-330-E

330

10000

 11

 80

 200

 500



ALU-500-E

500

15000

 15

 80

 250

 750




※ 설계사항에 따라 변경 가능
