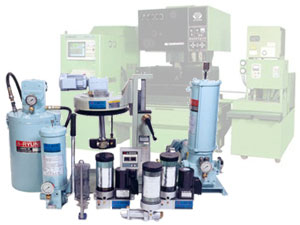

Grease Lubrication Pump

급유장치의 특징

특징

1. 기계의 수명 연장
윤활 계획을 수립하여 적시 적량 급유를 할 수 있어 기계 수명을 연장합니다.
2.위험 방지
기계 운전 중이나 높은 곳, 위험한 장소에도 자동적으로 급유되므로 재해를 예방할 수 있습니다.
3.가동율 향상
급유 불량에 따른 기계 고장이나 위험개소 급유를 위한 운전 휴지시간이 불필요합니다.
4. 급유개소 추락방지
급유 자동화에 의해 고의 또는 부주의로 인한 급유탈락을 방지할 수 있습니다.
5. 윤활 관리비 절감
자동 급유 장치를 사용함으로써 급유 인력 절감 및 GREASE 공급의 과부족으로 인한 손실을 절감할 수 있습니다.
6. GREASE 이물 혼입 방지
GREASE가 대기 중에 노출되지 않으므로 GREASE의 녹화 및 이물질의 혼입을 방지합니다.
7. 동력 절감
Bearing 및 마찰면의 마찰을 줄여 동력 절감의 효과가 있습니다.

작동원리

Grease Tank 에 저장되어 있는Grease가 Pump로 흡입되어 절환변을 거쳐 #1 공급주관을 통하여 각 분배변으로 공급되어집니다.
각 분배변에 도달한 Grease가 공급변을 아래로 밀어내면 Piston으로 통하는 관로를 열어주고, 이 관로를 통하여 밀게되면 Piston 아래쪽에 차 있던 Grease가 공급변실을 통하여 급유개소에 급유가 이루어집니다.
이때, 공급변 아래쪽에 차 있던 Grease는 #2 공급주관을 통하여 Grease Tank로 되돌아갑니다
이렇게해서 1Cycle이 끝나면 일정시간 휴지시간을 가진 후 Pump가 가동하면 절환변이 반대로 열리면서 앞서 행하여진 역순으로 작동하게 됩니다.
